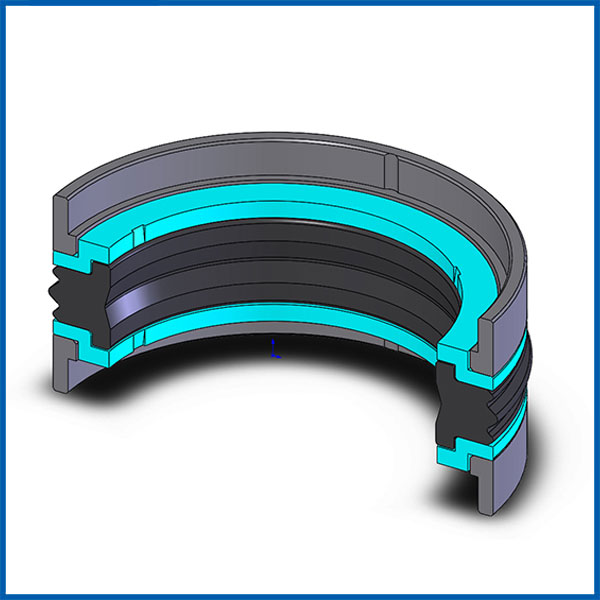

V形密封圈既可做活塞密封，也可做活塞桿密封，兩者的密封性沒有多大的差異。由于它已經標準化，所以在設計時，主要是確定密封部位的結構和選擇材料、圈數、以及確定所配用的支承環、壓環的材料和尺寸。

V形密封圈材料：

V形密封圈數量取決于密封壓力的大小，一般壓力高使用數量多。但使用圈數多，軸向尺寸大，摩擦阻力增大，唇口磨損也大，所以不應僅靠增加V形圈數量來提高密封性能。在使用中要經常調整壓力環的壓緊力，使密封圈的唇部與缸或活 塞桿的表面保持密切接觸，保證密封。V形圈在使用中的數量，一般為3~5 個。

V形密封圈使用的材料有純橡膠、夾布橡膠結構和塑料復合三類。夾織物橡膠V 形圈的耐壓性能和耐磨性能均比橡膠V形圈好，而純橡膠V形圈具有優良的密封性能。夾布結構可以切開裝配；純橡膠結構不能切開裝配。目前純橡膠結 構、夾布橡膠結構和橡塑復合結構均有使用，也可將兩種不同材質的V 形密封 圈交替組裝起來使用，以便充分發揮兩種材質V形圈的優勢。

支撐環與壓環的材料：

支承環和壓環的材料，通常用金屬、塑料、硬橡膠、毛氈和夾織物橡膠等，不同材料各有利弊。金屬制的支承環和壓環無彈性，為了保證V形圈的正確位 置，必須形狀正確。但由于橡膠密封圈是彈性體，形狀和尺寸均有誤差，常常希 望支承環和壓環有一定的柔軟性，以便使唇的彈性分布處于均勻。酚醛樹脂制的 支承環和壓環就是為此而設計的。但它隨壓緊力加大而變形，太大時可能會破碎。

橡膠或夾織物的橡膠制成的支承環和壓環可以有較大的變形，且不致壓碎。但這種變形必然導致密封圈相應變形，使密封性發生變化，所以要慎用。

支承環和壓環同時要求軟硬兩方面的特性，所以給設計者帶來一定的困難。一般推薦軟金屬環，如銅合金、鋁合金及其他輕金屬等，這樣可以減少模型制造 及加工費用
