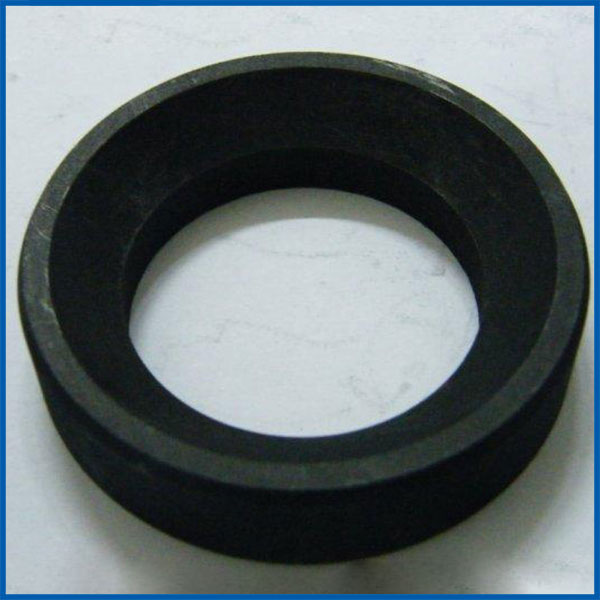

由于石墨種類及浸漬種類的不同，不用的碳石墨密封材料在性能上也存在一定的差異，其適用范圍也有所不同。一般來說，純石墨材料在空氣中，400攝氏度時開始氧化，對于進行浸漬的碳石墨材料，選型時不僅要考慮到純石墨材料，也要考慮到浸漬物對溫度的承受能力。

通常，在-103~225攝氏度內(nèi)，可選擇浸漬環(huán)樹脂碳石墨，而由于環(huán)氧樹脂電氣性能要求使用溫度大于等于180攝氏度，因此浸漬環(huán)氧樹脂電化石墨的使用范圍為0~150攝氏度；溫度在0~225攝氏度范圍內(nèi)。

浸漬呋喃樹脂碳石墨與浸漬環(huán)氧樹脂碳石墨的性能基本相同，但由于呋喃樹脂在低溫下發(fā)脆，因此在0攝氏度以下時，浸漬呋喃樹脂碳石墨性能不如浸漬環(huán)氧樹脂碳石墨；

溫度大于等于400攝氏度時候，可旋轉(zhuǎn)純石墨、電化石墨、浸漬鋁、銅等金屬碳石墨、硅化石墨、浸漬玻璃碳石墨等，由于在溫度大于等于610攝氏度時，適宜選擇浸漬碳石墨制品；溫度為負200攝氏度左右時，選擇浸漬巴氏合金碳石墨最為適宜。

使用碳石墨密封件材料時應(yīng)保證安裝的正確性，在安裝前對密封面進行清洗，以防止機器運行時，由于雜質(zhì)在碳石墨環(huán)上產(chǎn)生溝痕，影響到密封件的可靠；

在機械密封中，密封材料的性能是密封件可靠性的決定性因素，隨著現(xiàn)代工業(yè)的發(fā)展，密封材料的使用工況也越加苛刻，對密封件的可靠性個密封材料性能的要求越來越高。碳石墨材料具有獨特的自潤滑性、良好的耐磨性、及高導(dǎo)熱率、低線膨脹率等特性，是當(dāng)前機械密封中較常使用的密封材料，不同浸漬物種類的材料性能和使用范圍也有不同，而隨著技術(shù)的研究的不斷深入，復(fù)合材料的發(fā)展進一步拓展了其應(yīng)用領(lǐng)域。
